راهنمای کامل راه‌اندازی سیستم کنترل دما؛ از شناخت اجزا تا اجرای دقیق در محیط‌های صنعتی
در صنایع مختلف، کنترل دما نقش حیاتی در کیفیت محصول، راندمان انرژی و ایمنی تجهیزات دارد. هر فرآیند صنعتی، از تولید مواد غذایی گرفته تا ذوب فلزات، نیازمند نظارت و تنظیم دقیق دماست.
در این مقاله، قصد داریم به‌صورت جامع به راه‌اندازی سیستم کنترل دما: یک راهنمای جامع از اجزا تا اجرا بپردازیم و بررسی کنیم که چگونه می‌توان یک سیستم دقیق، هوشمند و پایدار برای کنترل حرارت طراحی و پیاده‌سازی کرد.

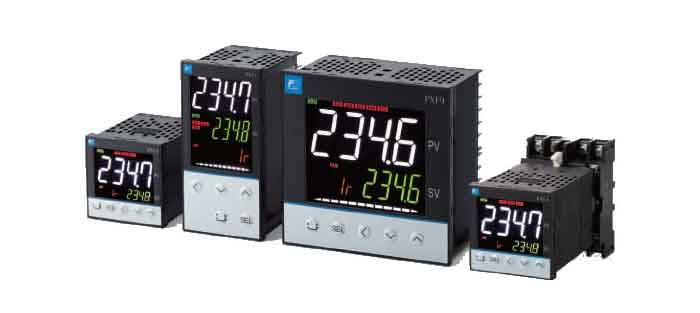

اهمیت کنترل دما در فرآیندهای صنعتی
در بیشتر فرآیندهای صنعتی، حتی انحراف چند درجه‌ای از دمای تعیین‌شده می‌تواند منجر به کاهش کیفیت محصول یا ایجاد خطرات ایمنی شود. کنترل دمای دقیق موجب می‌شود:
- انرژی به‌صورت بهینه مصرف شود.
- از آسیب به تجهیزات جلوگیری گردد.
- طول عمر المنت‌ها و سنسورهای حرارتی افزایش یابد.
- فرآیند تولید با ثبات و تکرارپذیری بالا انجام شود.
در نتیجه، سیستم کنترل دما یکی از حیاتی‌ترین اجزای خطوط تولید و آزمایشگاهی محسوب می‌شود.
اجزای اصلی سیستم کنترل دما
یک سیستم کنترل دما از چند جزء کلیدی تشکیل شده که هماهنگی بین آن‌ها عملکرد دقیق و ایمن سیستم را تضمین می‌کند.
المنت حرارتی (Heating Element)
المنت، منبع اصلی تولید گرما در سیستم است. این قطعه انرژی الکتریکی را به گرما تبدیل می‌کند و بسته به نوع کاربرد، در مدل‌های میله‌ای، فشنگی یا سرامیکی تولید می‌شود. انتخاب نوع المنت به فاکتورهایی مانند محدوده دما، نوع محیط و نوع ماده‌ای که باید گرم شود، بستگی دارد.
سنسور دما (Temperature Sensor)
سنسور دما مانند ترموکوپل یا RTD، وظیفه دارد دمای واقعی محیط یا قطعه را اندازه‌گیری کند. این سنسور داده‌ها را به کنترلر ارسال می‌کند تا بتوان دما را با مقدار تعیین‌شده مقایسه و تنظیم کرد.
کنترلر دما (Temperature Controller)
کنترلر مغز سیستم است. این دستگاه با دریافت داده از سنسور و مقایسه آن با دمای تنظیمی، فرمان روشن یا خاموش شدن المنت را صادر می‌کند. کنترلرها معمولاً در دو نوع دیجیتال PID و آنالوگ ساده وجود دارند.
رله یا SSR (Solid State Relay)
رله واسطه‌ای میان کنترلر و المنت است. SSR یا رله حالت جامد در سیستم‌های مدرن استفاده می‌شود، زیرا بدون ایجاد نویز و با سرعت بالا، جریان برق المنت را قطع و وصل می‌کند.
منبع تغذیه و کابل‌کشی صنعتی
برای تأمین برق مطمئن و ایمن، سیستم نیاز به کابل‌کشی مناسب، فیوز محافظ و منبع تغذیه تنظیم‌شده دارد. استفاده از سیم‌های مقاوم در برابر حرارت و جریان بالا ضروری است.

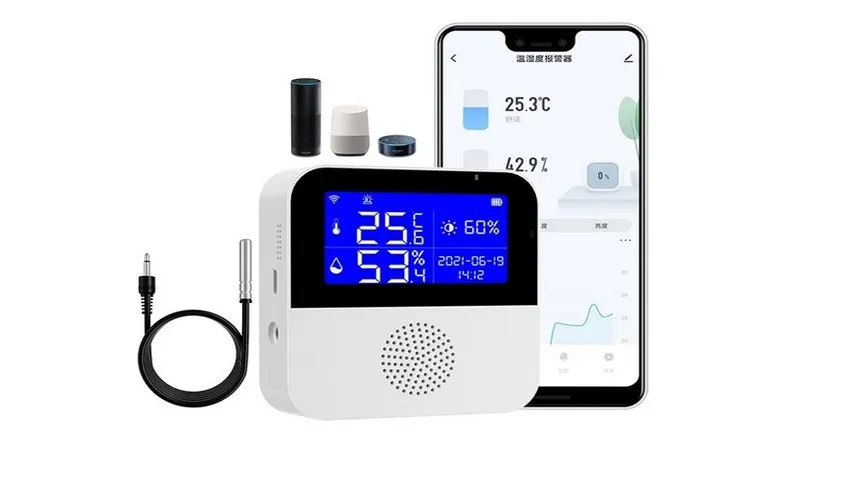

نحوه عملکرد سیستم کنترل دما
فرآیند کنترل دما شامل چند مرحله متوالی است:
- اندازه‌گیری: سنسور دما مقدار لحظه‌ای حرارت را اندازه می‌گیرد.
- تحلیل: کنترلر داده سنسور را با دمای تنظیم‌شده مقایسه می‌کند.
- تصمیم‌گیری: اگر دما پایین‌تر از حد مجاز باشد، کنترلر دستور روشن شدن المنت را می‌دهد؛ و در صورت بالا رفتن دما، جریان قطع می‌شود.
- بازخورد: این چرخه به‌طور مداوم تکرار می‌شود تا دما در محدوده تعریف‌شده باقی بماند.
این فرآیند نمونه‌ای از کنترل حلقه بسته (Closed Loop Control) است که در آن سیستم به‌طور خودکار خطا را شناسایی و اصلاح می‌کند.
انواع سیستم‌های کنترل دما در صنعت
با توجه به نوع فرآیند و نیاز به دقت، سیستم‌های کنترل دما به چند گروه اصلی تقسیم می‌شوند:
کنترل دمای روشن/خاموش (On/Off)
ساده‌ترین نوع کنترل دماست که در آن، کنترلر فقط دو حالت دارد: روشن یا خاموش. وقتی دما پایین می‌آید، المنت روشن می‌شود و پس از رسیدن به دمای هدف، خاموش می‌گردد.
این روش برای سیستم‌های ساده مانند بخاری‌ها یا گرم‌کن‌های کوچک مناسب است.
کنترل دمای PID
در این نوع، کنترل دما بر اساس الگوریتم PID (تناسبی، انتگرالی، مشتقی) انجام می‌شود. این الگوریتم تغییرات دما را پیش‌بینی کرده و با اعمال تنظیمات پیوسته، دما را با دقت بسیار بالا ثابت نگه می‌دارد.
سیستم‌های PID معمولاً در فرآیندهای حساس مانند ذوب فلزات، چاپ، صنایع غذایی و داروسازی استفاده می‌شوند.
کنترل چند ناحیه‌ای (Multi-Zone Control)
در برخی تجهیزات صنعتی، دما باید در چند نقطه متفاوت کنترل شود. کنترلرهای چند ناحیه‌ای می‌توانند به‌طور هم‌زمان چند المنت و سنسور را مدیریت کنند تا دمای هر ناحیه به‌صورت مستقل تنظیم شود.
مراحل راه‌اندازی سیستم کنترل دما: یک راهنمای جامع از اجزا تا اجرا
راه‌اندازی یک سیستم کنترل دما مستلزم طی کردن مراحلی مشخص و دقیق است تا عملکرد سیستم پایدار و بدون خطا باشد. در ادامه، مراحل اصلی این فرآیند را بررسی می‌کنیم:
مرحله اول: طراحی و انتخاب تجهیزات
در گام نخست، باید مشخص شود سیستم برای چه کاربردی طراحی می‌شود. دمای هدف، نوع ماده، شرایط محیطی (رطوبت، گردوغبار، ارتعاش) و فضای نصب باید بررسی شود.
بر اساس این داده‌ها، نوع المنت، سنسور و کنترلر انتخاب می‌شوند. انتخاب نادرست در این مرحله می‌تواند باعث مصرف انرژی بالا یا خرابی زودهنگام تجهیزات شود.
مرحله دوم: نصب مکانیکی
المنت‌ها در محل مناسب نصب می‌شوند تا انتقال حرارت بهینه باشد. در این مرحله باید از عایق‌بندی حرارتی مناسب استفاده شود تا اتلاف انرژی کاهش یابد. همچنین، سنسور دما باید در نزدیک‌ترین نقطه به ناحیه حرارتی اصلی نصب شود تا داده‌ها دقیق باشند.
مرحله سوم: سیم‌کشی و اتصالات الکتریکی
اتصال صحیح بین کنترلر، المنت و سنسور از اهمیت بالایی برخوردار است. در سیستم‌های صنعتی، معمولاً از کابل‌های نسوز و شیلددار استفاده می‌شود تا از نویز الکتریکی جلوگیری گردد.
مرحله چهارم: تنظیم کنترلر
در این بخش، مقادیر هدف (Set Point) و نوع کنترل (PID یا ON/OFF) تنظیم می‌شوند. در کنترلرهای دیجیتال، امکان کالیبراسیون و تعریف آلارم‌های ایمنی نیز وجود دارد.
مرحله پنجم: تست و راه‌اندازی نهایی
پس از اتمام نصب، سیستم باید در شرایط واقعی آزمایش شود. در این مرحله عملکرد المنت، دقت ترموکوپل، زمان پاسخ کنترلر و پایداری دما مورد ارزیابی قرار می‌گیرند.
نکات مهم برای بهبود عملکرد سیستم کنترل دما
- از کنترلرهای دارای خروجی SSR استفاده کنید تا سرعت پاسخ‌گویی افزایش یابد.
- دمای سنسور را به‌صورت دوره‌ای کالیبره کنید تا دقت حفظ شود.
- المنت‌ها را بر اساس توان واقعی مورد نیاز انتخاب کنید، نه صرفاً توان اسمی.
- در محیط‌های دارای رطوبت بالا یا گردوغبار، از بدنه‌های ضدزنگ و عایق مقاوم استفاده کنید.
- سیستم را به زمین ایمن متصل کنید تا از خطر شوک الکتریکی جلوگیری شود.
ارتباط المنت و ترموکوپل در سیستم‌های کنترل دما
در هر سیستم کنترل دما، المنت و ترموکوپل دو جزء مکمل هستند. المنت انرژی الکتریکی را به گرما تبدیل می‌کند، در حالی که ترموکوپل دمای ایجادشده را اندازه‌گیری کرده و به کنترلر ارسال می‌کند.
کنترلر نیز با تحلیل این داده‌ها، میزان جریان برق ورودی به المنت را تنظیم می‌کند. این ارتباط حلقه بسته باعث می‌شود دما در مقدار هدف ثابت بماند و از نوسانات ناگهانی جلوگیری شود.
کاربردهای سیستم کنترل دما در صنایع مختلف
سیستم‌های کنترل دما امروزه در گستره وسیعی از صنایع به‌کار می‌روند:
- صنایع غذایی: تنظیم دقیق حرارت در پخت و خشک‌کردن مواد غذایی
- صنایع شیمیایی: کنترل واکنش‌های گرمازا و جذب‌کننده
- صنایع پلاستیک: کنترل دمای قالب‌ها در دستگاه‌های تزریق
- آزمایشگاه‌ها و مراکز تحقیقاتی: دمای دقیق برای آزمون‌های حساس
- کوره‌ها و ذوب فلزات: ایجاد گرمای یکنواخت در دماهای بسیار بالا
مزایای استفاده از سیستم کنترل دما در محیط‌های صنعتی
- دقت بالا و ثبات حرارتی در طول فرآیند
- صرفه‌جویی در انرژی و کاهش هزینه‌های عملیاتی
- افزایش طول عمر المنت‌ها و سنسورها
- قابلیت اتوماسیون و اتصال به سیستم‌های PLC
- کاهش احتمال خطا و افزایش ایمنی محیط کار
خلاصه
راه‌اندازی یک سیستم کنترل دما موفق، نیازمند درک کامل از اجزا، نحوه عملکرد و ارتباط دقیق بین آن‌هاست. همان‌طور که در راه‌اندازی سیستم کنترل دما: یک راهنمای جامع از اجزا تا اجرا بررسی شد، انتخاب صحیح المنت، ترموکوپل، کنترلر و رله نقش تعیین‌کننده‌ای در کیفیت و پایداری سیستم دارد.
با طراحی اصولی، نصب استاندارد و نگهداری منظم، می‌توان سیستمی ایجاد کرد که دما را با دقت بالا کنترل کرده، مصرف انرژی را کاهش دهد و در نهایت موجب بهبود کیفیت و افزایش بهره‌وری صنعتی شود.
